充電兼イヤホン混合ケーブル完成か?

充電時のノイズ問題について一応の解決を見せることが出来ましたのでご報告を・・・・
後半に行くにつれ内容が稚拙になっていきますがご容赦ください

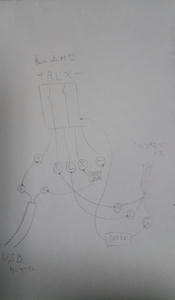

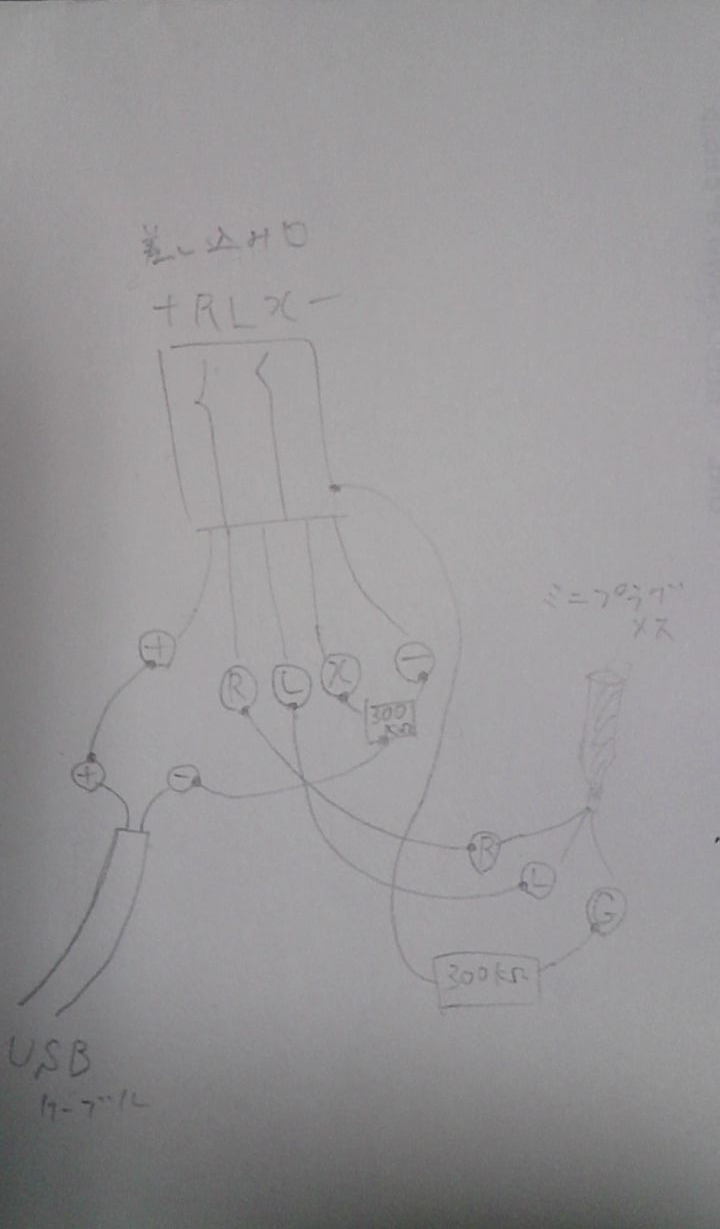

配線図は、この様になっています。


前回の時はグランドを共通化していたので、ノイズが入ってしまって当たり前なのですが、何故か首を傾げて不思議がっていました。もっと早く気づけよって感じなのですが、というか気づいて当たり前・・・・

因みに、USBのグランド側(-)の接続部分に300kΩの抵抗が入ってますがこれは不要なものかと思われます。何となく外す気がしないので私はそのままにしていますが。
ですが、ミニプラグのグランド側には300kΩは絶対に必要です。
何故必要か?と疑問に思われる方がおられるかもしれませんが、私自身よく分かってないので理論的に説明する事は出来ません。
しかし300kΩを挟むと挟まないでは音量及び音質に大きな違いが出る事は確かです。

肝心のミニプラグのグランド側の半田付けの場所ですが、これはマイクロusbの5極の端子に触れない部分で300kΩを半田付けしたグランド端子を押し当てながら探して下さい。明らかに音質が良くなる箇所があるのでそこに、半田付けできるなら半田で、くっつかないようであれば他の方法でくっつけて下さい。
